3D-Laserscanning
Aufmaß mit Meterstab und Papier war gestern.
Was ist 3D-Laserscanning?
(3D-Laserscanning = digitales 3D-Aufmaß)
Mit herkömmlichen Messmethoden, wie Bandmaß und Meterstab, stößt man bei komplexeren Geometrien schnell an seine Grenzen. Das sogenannte 3D-Laserscanning ist ein digitales 3D-Aufmaß und schafft Abhilfe. Dabei wird die gesamte sichtbare Umgebung millimetergenau vermessen und in einer 3D-Punktwolke räumlich abgebildet. Die Wolke besteht aus einer Sammlung von Punkten, die Auskunft über ihre Lage im Raum geben. Es können bis zu zwei Millionen Messpunkte pro Sekunde ermittelt werden. Mehrere Einzelscans ergeben am Ende ein lagerichtiges Gesamtpunktwolkenmodell.
Die gewonnenen Messdaten werden anschließend auf den Computer übertragen und ausgewertet. Auch die räumliche Situation sowie die Farbe der gescannten Objekte werden dabei erfasst.
Die Vorteile des 3D-Laserscannings
Darum ziehen wir das Aufmaß mit dem Laserscanner dem herkömmlichen Aufmaß vor:
Sie erhalten ein millimetergenaues Aufmaß, in digitaler Form, auf das Sie rund um die Uhr zugreifen können
Aufmaß- und Planungsfehler werden minimiert
Zusätzliche Fahrten zur Überprüfung/Maßkontrolle sowie das Anfertigen von Schablonen und Skizzen sind nicht notwendig
Für eventuelle spätere Baumaßnahmen kann auf die archivierten Daten zurückgegriffen werden
Weniger Nachbearbeitung durch hohen und maßgenauen Vorfertigungsgrad der Produkte
Hohes Maß an Arbeitssicherheit und Verringerung der Unfallgefahr, da auch unzugängliche Bereiche messbar sind
Verzicht auf Leiter, Gerüste oder Hubsteiger
Umgebungslicht ist nicht zwingend notwendig
Große Zeit- und Kostenersparnis
Schachtmessung bis 4 Meter Tiefe
Hochstativ für den Scannereinsatz in bis zu 5 Meter Höhe
VIRTUELLE TOUREN,
DIE NEUE ART DER BEGEHUNG,
SPAREN ZEIT UND SCHONEN DIE UMWELT
Als Dienstleister bieten wir Ihnen das 3D-Aufmaß an. Auf Wunsch ist auch das Komplettpaket aus 3D-Aufmaß und Planung für den Stahl- und Metallbau möglich. Die bearbeitete Punktwolke wird als Datensatz übertragen und kann in verschiedenen Formaten übermittelt werden. Viele moderne CAD-Programme aus den verschiedensten Branchen sind in der Lage, die verarbeitete Punktwolke zu laden und für die weitere Planung zu nutzen.
Wer profitiert vom 3D-Aufmaß?
- Architekten, Baufirmen und Bausachverständige
- Konstrukteure, Planer
- Stahl- und Metallbauer
- Zimmerer, Gerüstbauer
- Treppenbauer, Aufzugsbauer
- Fenster- und Türenbauer
- Ladenbauer, Inneneinrichter
- Haus- und Grundstückseigentümer, Makler
- Industrie und Handel
- Kommunen und Kirchenverwaltung
- Forensik, Archäologie
- Denkmalschutz und Bauaufsicht
- Hotellerie und öffentliche Gebäude
- Bühnenbauer und Event-Technik
- Ausbaugewerke (Schreiner, Küchenbauer, Fliesenleger, SHK und viele weitere)
So einfach ist unsere Vorgehensweise:
- Beratung
- Gespräch mit dem Kunden
- Termin auf der Baustelle
- Positionierung der Scanmarken
- 3D-Maßaufnahme mit dem Laserscanner
- Importieren der Scandaten am PC
- Verarbeiten der Scandaten
- Cluster erzeugen
- Registrieren
- Projekt ausrichten (Höhe und Lage)
- Punktwolke bereinigen
- Projektpunktwolke exportieren z.B. in den Formaten (*.e57, *.rcs, *.rcp, *.dxf, *.igs, *.pts, *.las)
- Einfache Visualisierung erstellen (scene2go)
- Übergabe der Daten an das CAD-System
- Übergabe an den Kunden oder Bestandserzeugung im CAD-System

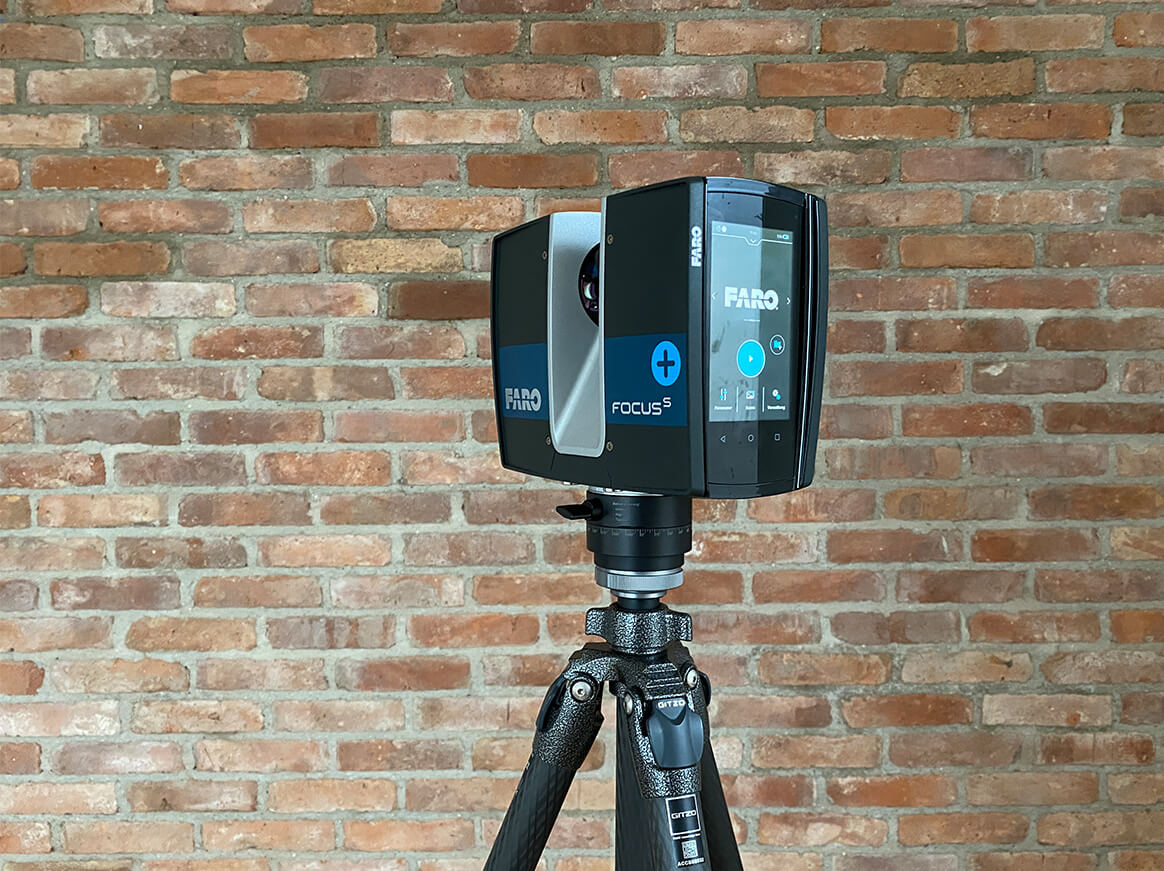

Technische Daten des Laserscanners
- 0,6 – 150 m Reichweite
- Bis zu 2 Millionen Messpunkte pro Sekunde
- Distanzgenauigkeit +/- 1 mm
- HDR Kamera
- Sichtfeld Horizontal 360° / Vertikal 300°
- Laserklasse 1 (keine Schutzbrille notwendig)
- Höhensensor, Kompass, integriertes GPS, 2-Achskompensator
- Steuerbar über mobile Geräte
- Schutzklasse IP 54
- Einsatztemperaturen von -20°C bis +55°C
- Höchste Genauigkeit und Reichweite durch die Kombination modernster Sensortechnologien

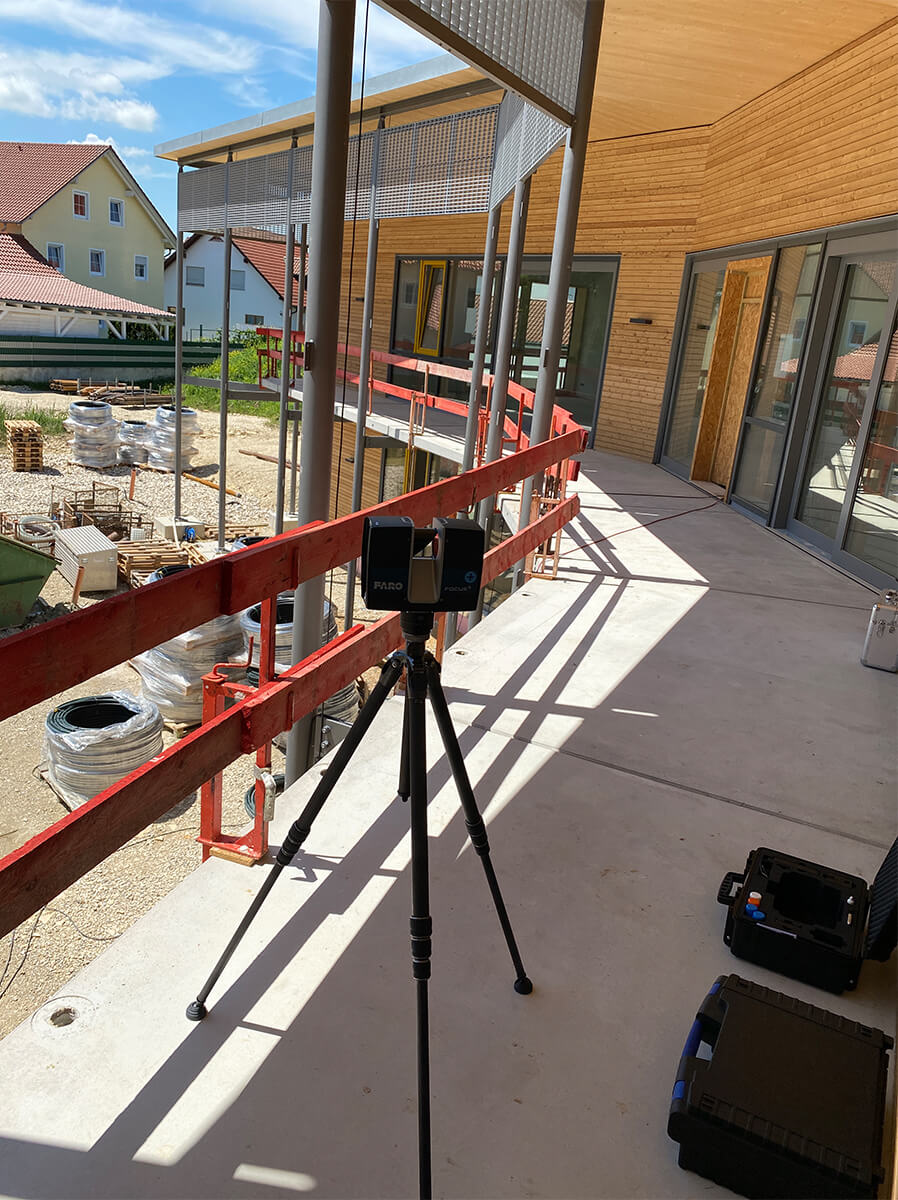

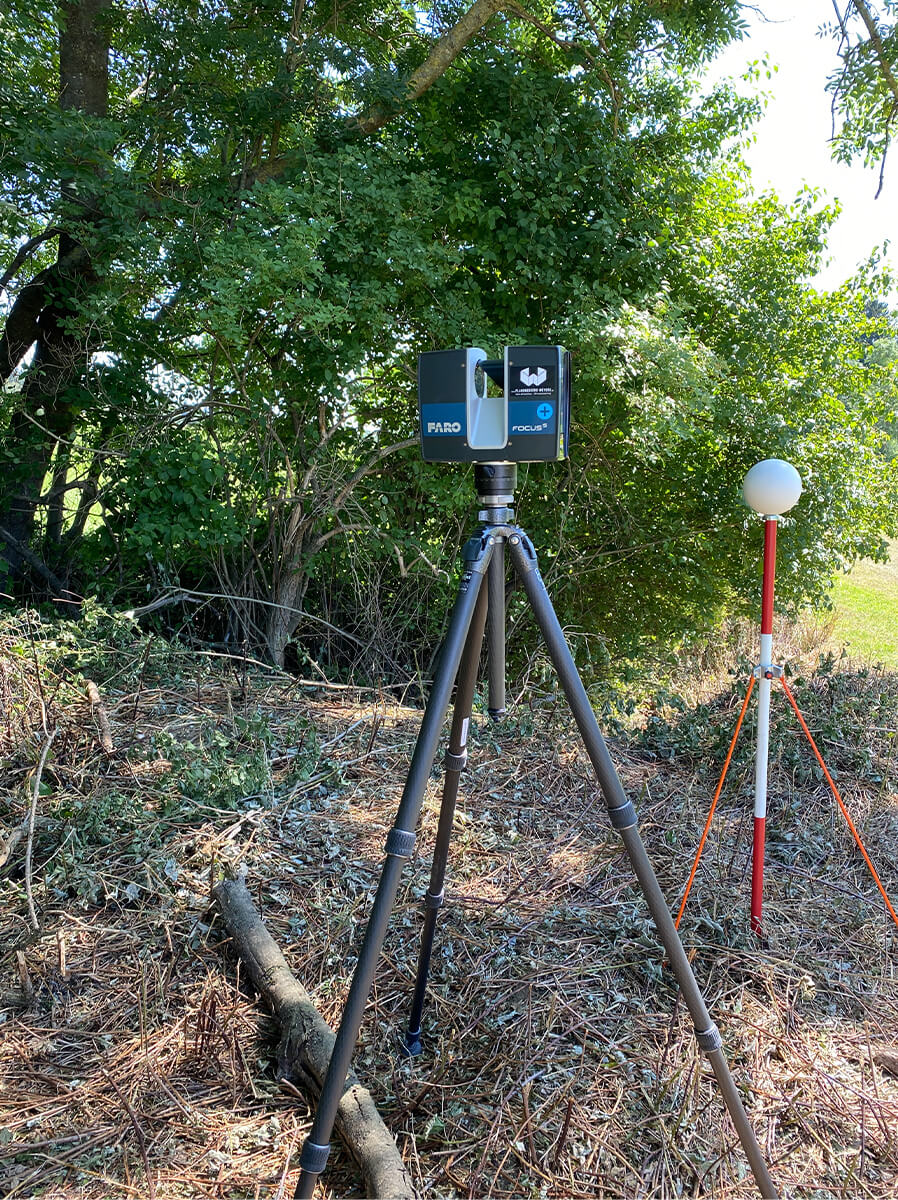

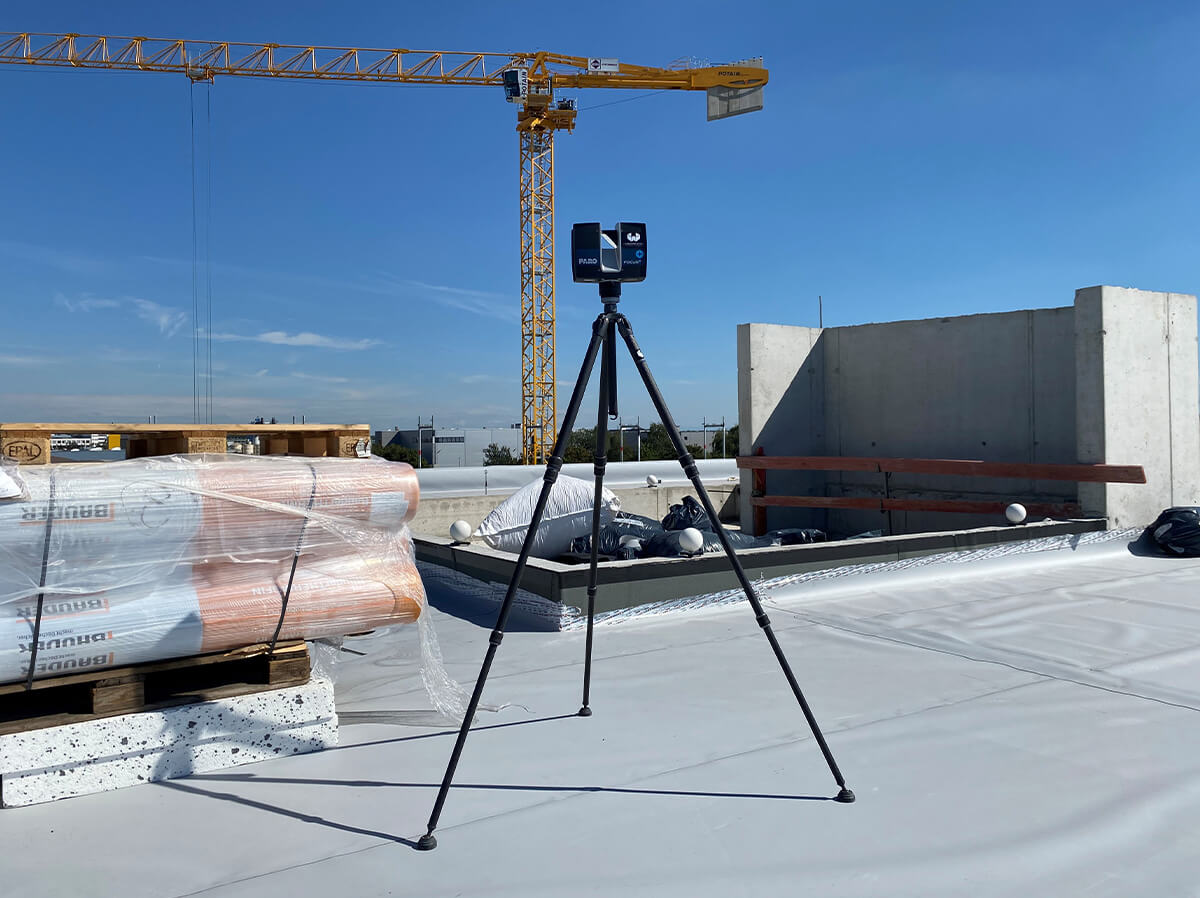

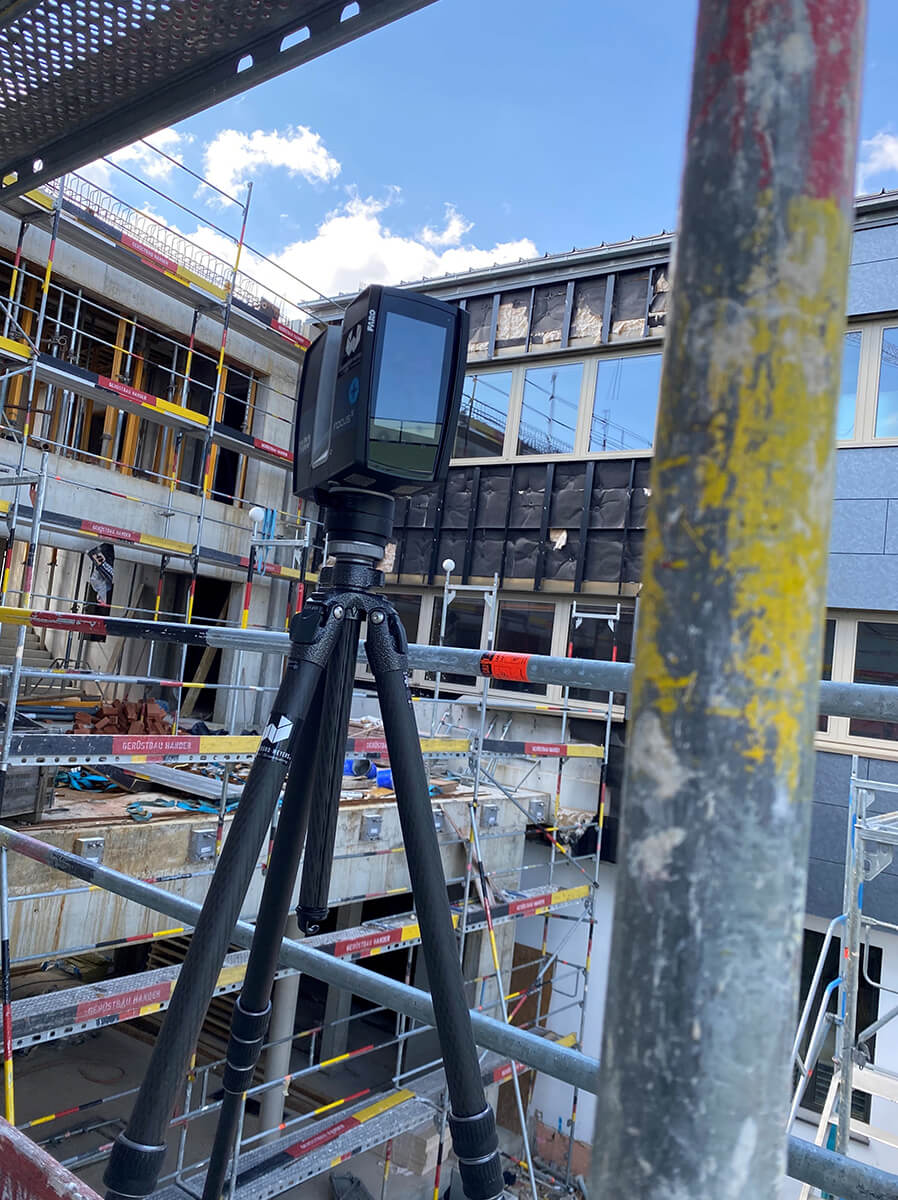

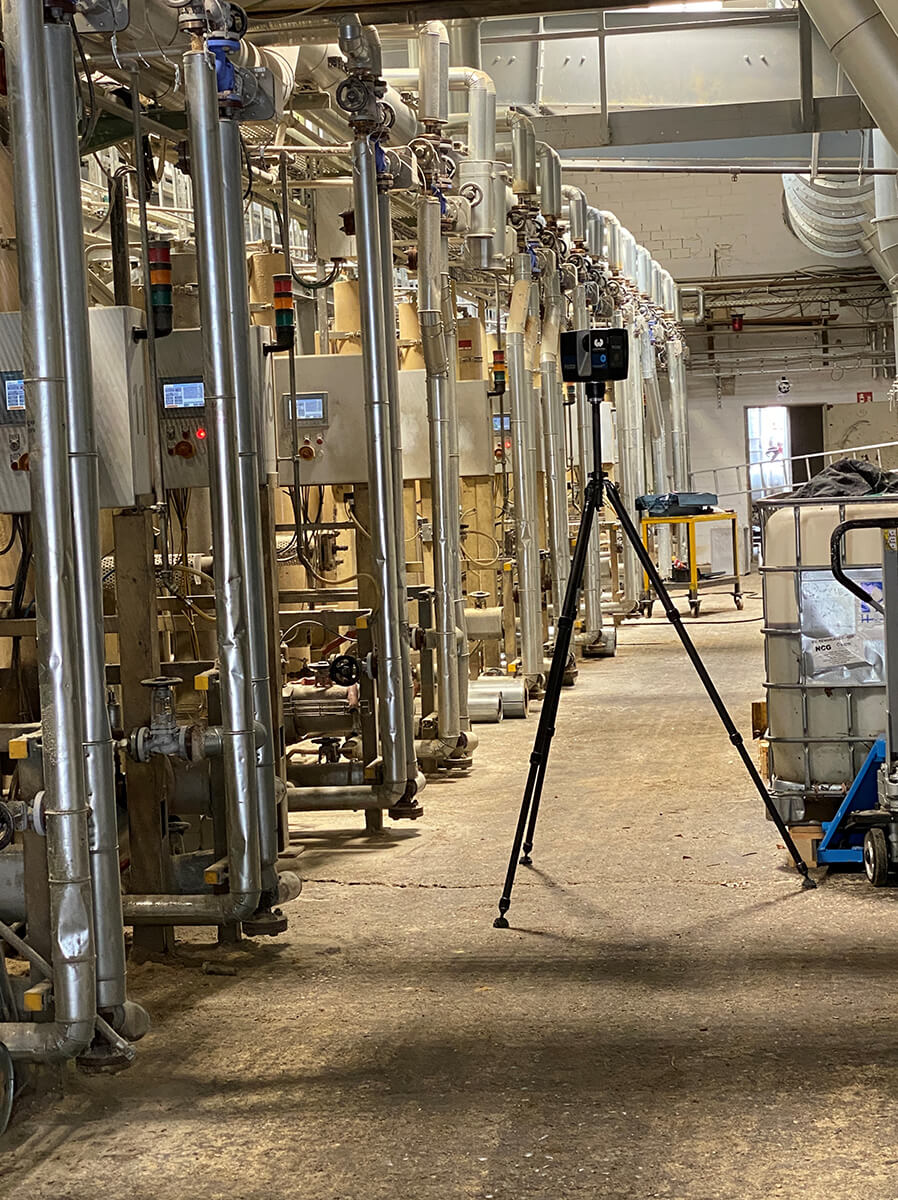

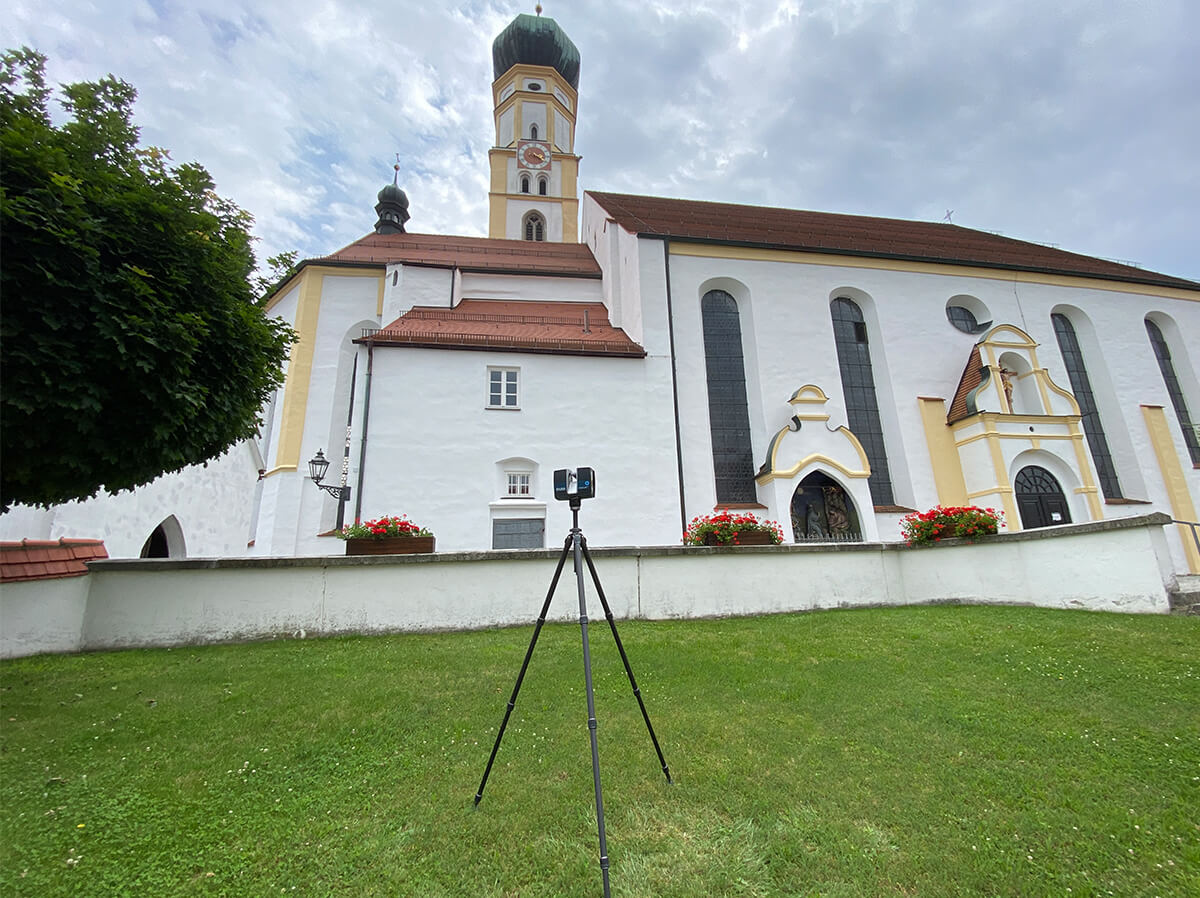

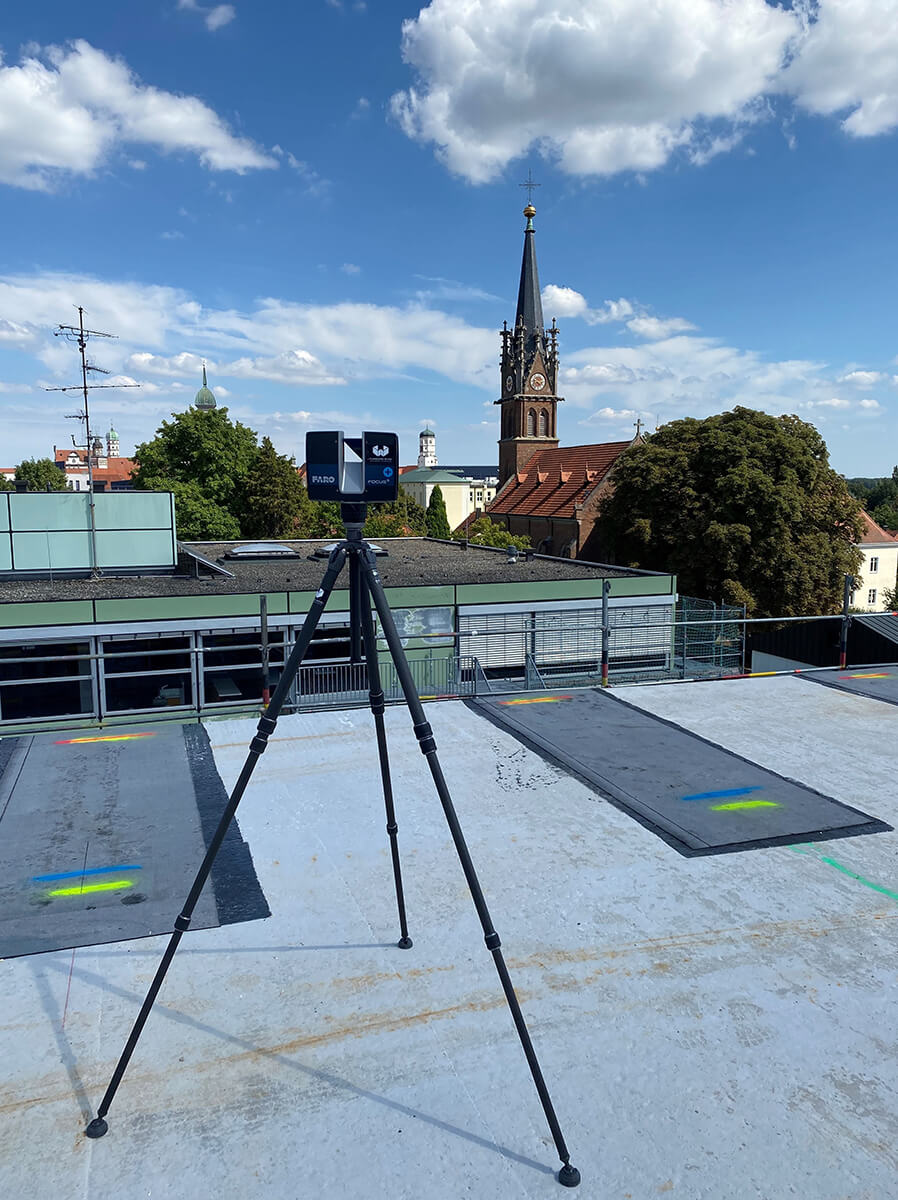

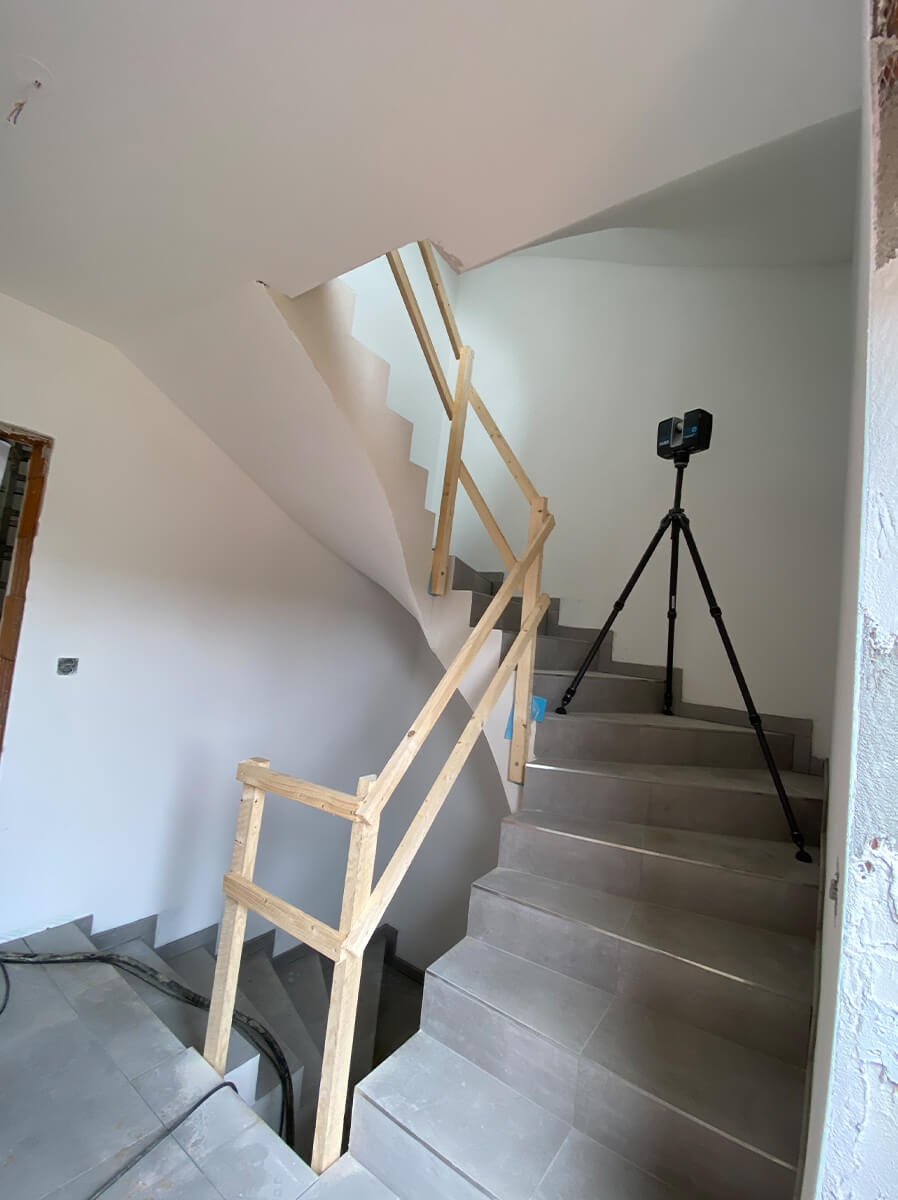

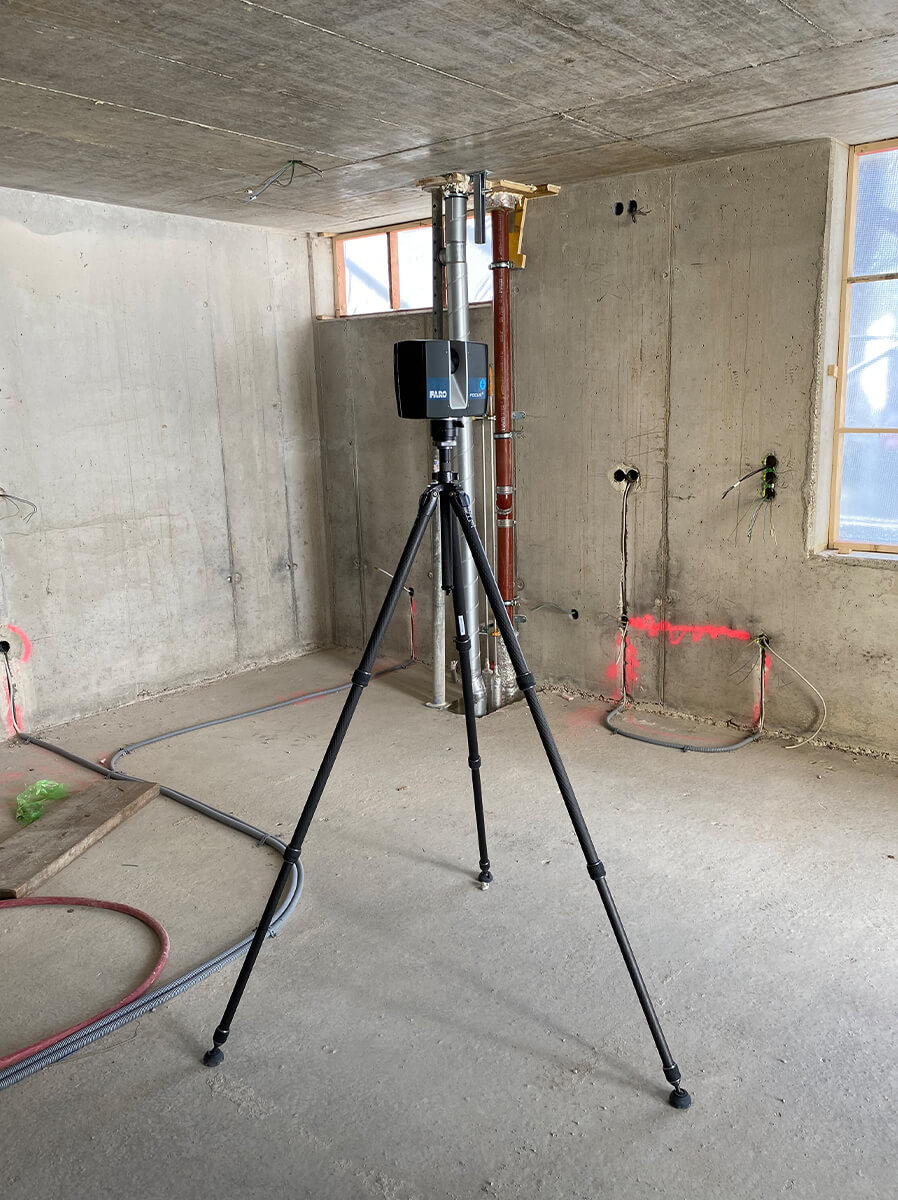

3D-Laserscanner im Einsatz
